防砸鞋在不同生产工作的场合都有保护脚部，避免受到压砸伤害，保护足趾在防砸鞋头的包裹下能抗击一定的冲击力，用皮革或其他材料包裹成为安全鞋后，在实际使用中更加实穿。外底耐折、耐磨、鞋剥离强度、鞋耐压缩性和抗冲击力必须合格。下面让我们来主要看下华信安全鞋需要的技术要求和安全性能。

一、 一般技术要求

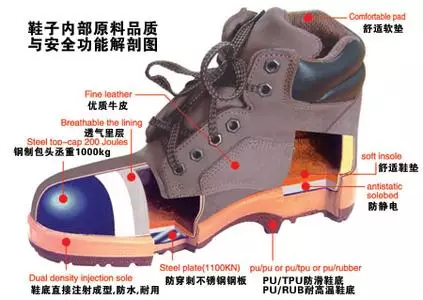

　　（1）结构：由钢内包头；鞋头内垫；皮鞋帮；鞋眼；鞋带；鞋耳；鞋腰；保跟皮；月形包跟；鞋腰里； 鞋后垫；鞋垫；内（膛）底；填芯；前掌底等构成。

　　（2）外底厚度：采用直接注压的、硫化的、胶粘的外底厚（不含齿厚）不小于 4mm；全橡胶和全聚 合材料的靴全层厚不小于 6mm，齿厚（花纹）不小于 3mm，其他材料的靴齿高度不小于2.5mm，无花纹（齿）的鞋外底任何一部位的厚度不小于 6mm。

　　（3）外观质量：不得有帮面伤残、色泽不一、并线重针、跳线、断线、针码不匀、开胶、过硫、欠硫、 喷硫，内包头歪斜等明显缺陷。

二、安全性能

　　（1）耐压力：将鞋头从内包头后 25mm(3mm 处,连帮底切割下。置于示值误差为(1%的压力试验机的 平台上。在鞋头内放入高 35mm，直径 22mm 的橡皮泥圆柱体。然后5mm/min(2mm/min 的速度施力到所要求的力，持续1min ，再使力恢复到零位。取出被压缩的橡皮泥，用卡尺测量高度，以最低位测量的值为实测值。其值应符合规定。

　　（2）抗冲击力：将装有内包头的鞋头和圆柱状橡皮泥放在冲击机下，固定好被检鞋头，提升冲击锤（23kg(0．2kg)到要求的高度然后自由落体冲击鞋头。取出橡皮泥用卡尺测量，其值应符合规定。

　　（3）内包头的耐压力和抗冲击性能要求：试验方法与鞋头试验方法相同，但试验后内包头的变形间距 应不小于22mm。

　　（4）内包头耐腐蚀要求：由于脚汗和潮湿等原因可腐蚀内包头，而影响鞋的质量。因此内包头应具有 耐腐蚀性。要求是用两条白色滤纸（宽 100m，长 150mm）其一端浸入1%NaCl 溶液中，另一端则放在内 包头上的上面和下面。48h 后移除滤纸，检查包头因 NaCl 液腐蚀的痕迹，测量每个斑点的面积（mm2），要求腐蚀斑点不得超过5点，而每个斑不得大于 2．5mm2。
